一、工作原理：采用內螺旋取樣。它不同于螺旋鉸刀或刮板式取樣器的形式，解決了螺旋鉸刀式取樣器不能取顆粒物料的問題，刮板式顆粒取樣器的結構復雜，體形大，易磨損，壽命短、故障多，不宜維修。
    顆粒取樣器，適用于顆粒物料的取樣之用，如水泥廠的出廠熟料、開流磨的水泥取樣、塊煤、礦石、鐵礦石、化工等產品的顆粒取樣。取樣程序可以設定成自動連續取樣和自動間隔取樣，取樣時間和取樣量可根據用戶的不同要求而隨時調整。工作順序按清料、間隔、取樣、間隔等循環進行，清料、間隔、取樣時間均可調整，清料、間隔、取樣時間調整范圍均為0-9.9分。清料是每次取樣前將送料管內的殘料推出,保證樣品新鮮，更具有代表性。通過調整時間繼電器，即可設定成自動連續取樣。操作簡單，方便易行。也可根據用戶要求特殊設計。

    二、型號及主要技術參數

    三、特性
    1.適用于建材、化工等工礦企業顆粒物料樣品的取樣。
    2.采用強電控制，不受電網電壓波動的影響，與弱電控制相比，定位準確，周圍環境溫差大影響小，便于檢修和操作。
    3. 在每次取樣前電機反轉，將送料管內的殘料退出，保證樣品新鮮具有代表性。
    4. 每次取樣周期時間為1小時，或按用戶的不同要求任意調整，一個小時內又分為數次清料、間隔和取樣，時間均可調整。系統內工作溫度高可使用。
    5. 減速機采用國內先進企業生產的產品，小型高效、運行平穩、經久耐用。
    6. 送料管采用內螺旋傳動，可取直徑較大的顆粒物料，******直徑為φ60mm。
    7. 安裝簡單，操作方便。
    四、安裝
    1.在下料溜管上或皮帶機的皮帶上方找一合適位置，開一個直徑為Φ90mm的孔，將隨機配帶的聯接體焊接在下料溜管上，焊縫要連續焊接，不得有漏氣現象。（見安裝簡圖）
    2. 將取樣器放入聯接體內，法蘭與聯接體間要加密封墊，用螺栓擰緊，不能漏氣。
    3. 取樣器的出料口要垂直向下。
    4. 在便于操作和安裝的合適位置將控制箱固定，按圖示接入380V電源。

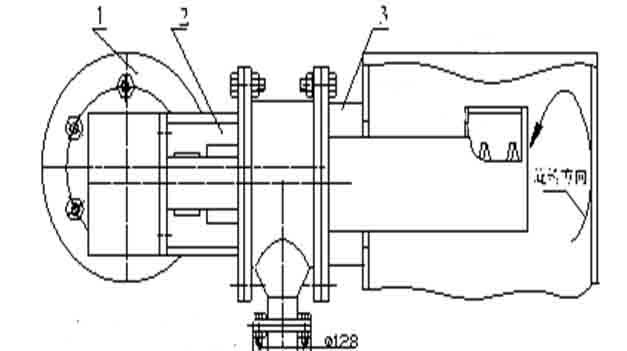

    五、安裝簡圖：

使用：
    1. 使用前要認真的進行調整，檢查運轉是否正常，發現問題應立即停機，排除故障后方可繼續。
    2. 根據所需的樣品量，要認真調整取樣時間，出廠前取樣時間設置為40秒，清料、間隔時間均為9.9分。設定的取樣時間以取得的樣品量合適為宜，即夠用又不要過量。
    六、保養與維修
    1. 在使用前將減速機的加油螺釘打開，檢查減速機內是否有潤滑油，如果沒有或油位不夠，要將潤滑油加夠，方可開機。
    2. 要每隔5000小時加油一次。（鋰機潤滑脂）
    3. 要經常清除電機、減速機表面上的灰塵，保證電機、減速機的良好散熱性。
    七、常見故障分析
